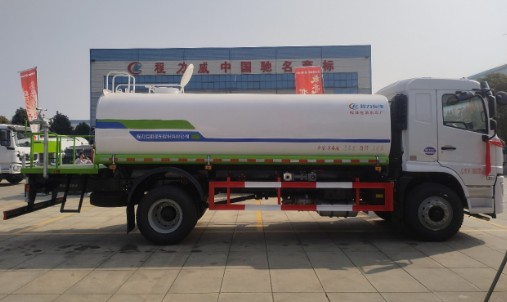

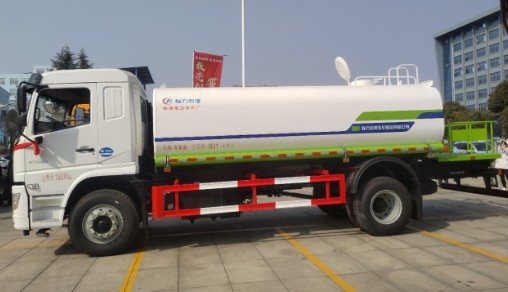

陜汽德龍L5000單橋灑水車_程力威牌CLW5181GPSSDP型綠化噴灑車
【車型名稱】綠化噴灑車
【底盤型號】SX1189LA1F1C
【整車型號】CLW5181GPSSDP
【軸距】4000
【發動機】濰柴240馬力
【變速箱】法士特8檔
【總質量】18000kg
【底盤配置】:
L5000駕駛室，3.6噸前橋，8.7噸單級后橋5.125，10.00R20鋼絲胎，原廠空調，氣囊座椅，中控鑰匙，電動門窗。
【上裝配置】:
14.7立方米，罐體4mm厚，封頭4mm，前沖，后灑，側噴，后尾部高炮可調節柱狀雨狀，60-90灑水泵，泵進泵出，帶一個60消防接頭，控制前對沖與左右后灑，兩根罐體等長的吸水管、兩道防浪板、后加大工作平臺
陜汽德龍L5000單橋灑水車整車技術參數表：
程力威牌CLW5181GPSSDP型綠化噴灑車
|
【整車技術參數】 |
|||
|
產品商標 |
程力威牌 |
公告批次 |
387（擴展） |
|
產品名稱 |
綠化噴灑車 |
產品型號 |
CLW5181GPSSDP |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
11.77 |
|
額定載質量(Kg) |
10655,10720 |
外形尺寸 |
8200,8700,7810,8310×2500×3200 |
|
整備質量(Kg) |
7150 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3,2 |
鞍座最大載質量(Kg) |
|
|
接近角/離去角(°) |
21/14,21/13 |
前懸/后懸 |
1340/2160,1340/2360,1450/2360 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
89 |
|
備注 |
1、該車主要用于園林綠化,主要專用裝置為噴灑總成。罐體總容量11.77立方米,罐體有效容積11.21立方米。介質為丙酮水溶液,密度950千克/立方米。罐體外形尺寸(長×寬×高)(mm): 4600×2350×1580。僅采用軸距:4000,4500,4700。當不裝電子水炮時,整車外形長與前伸/軸距/前懸/后懸對應關系為:8200/0/4500/1340/2360,8200/0/4700/1340/2160,7810/0/4000/1450/2360;當安裝電子水炮時,整車外形長與前伸/軸距/前懸/后懸對應關系為:8700/500/4500/1340/2360,8700/500/4700/1340/2160,8310/500/4000/1450/2360。2、側面防護材料:Q235B碳鋼。連接方式:左右側面采用螺栓加焊接連接。后防護裝置材料:Q235B碳鋼。連接方式:采用螺栓連接。后部防護斷面尺寸:160×60,后部防護離地高度:460。3、ABS系統生產廠家及型號分別為:西安正昌電子股份有限公司(型號:ZQFB-V)。4、選裝描述:隨底盤選裝駕駛室。選裝后部上裝樣式。選裝進出口位置。選裝氣動裝置,選裝頂部樣式。選裝方管樣式。選裝底盤左右布局樣式。選裝前置鴨子嘴樣式;爬梯扶手樣式;箭頭燈,腰沖;水泡樣式;弧形輪罩;選裝進出水口管道樣式;擴展霧炮樣式。選裝側面防護連接件樣式。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
SX1189LA1F1C |
底盤名稱 |
底盤 |
|
商標名稱 |
陜汽牌 |
生產企業 |
陜西汽車集團股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
4500,3800,4200,4700,5100,5300,4000,5600,3900,5800 |
||
|
輪胎規格 |
10.00R20 18PR,11R22.5 18PR,295/80R22.5 18PR |
||
|
鋼板彈簧片數 |
10/9+6,3/4+3,3/-,7/7+3,7/7+6 |
前輪距 |
1935,1960 |
|
燃料種類 |
柴油 |
后輪距 |
1860 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
B6.2NS6B230 B6.2NS6B210 YCS06270-60 YCS06245-60 WP6H270E61 WP6H245E61 YCK05240-60 YCK05210-60 YCK05190-60 WP4.6NQ220E61 B6.2NS6B260 B6.2NS6B245 YCS04200-68 WP4.6NQ220E61A WP7H270E68 WP4.6NQ220E62 YCS04200-61A YCS04220-61A D4.5NS6B240 WP4.6NQ240E62 YCS04200-66 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 濰柴動力股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 濰柴動力股份有限公司 廣西玉柴機器股份有限公司 |
6200 6200 6234 6234 6220 6220 5132 5132 5132 4580 6200 6200 4156 4580 6800 4580 4295 4295 4500 4580 4295 |
169 154 199 180 199 180 176 157 140 162 191 180 147 162 199 162 147 162 176 177 147 |
