50QZCL(CP)-15/5-LN(S)為例
50代表進出口直徑
QZ代表汽車自備
CL(CP)代表齒輪泵
15代表全開流量（m3/h）
5代表內置安全閥作用壓力、無此項表示不帶內置安全閥
L代表進出口朝上
N代表逆時針旋轉（從輸入軸端看）
(S)代表順時針旋轉（從輸入軸端看）

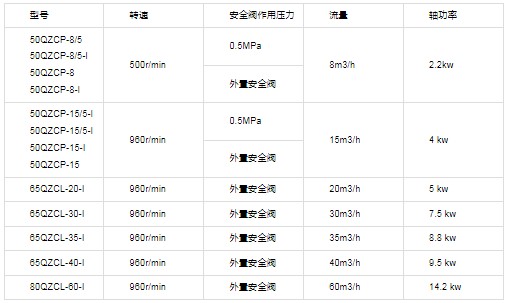

二、性能指標

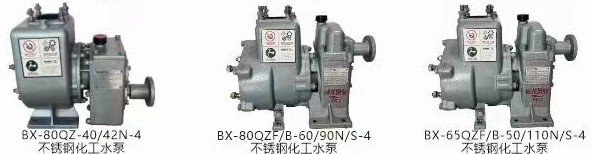

杭州威龍不銹鋼化工水泵有BX-80QZ-40/42N-4、BX-80QZF/B-60/90N/S-4、BX-65QZF/B-50/110N/S-4等型號。

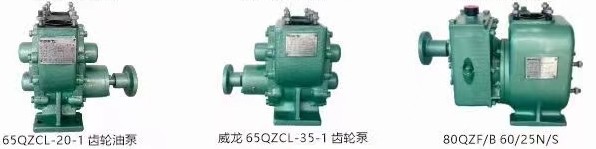

杭州威龍齒輪油泵有50QZCP-8/5、50QZCP-8/5-I、50QZCP-8、50QZCP-8-I、50QZCP-15/5-I、50QZCP-15/5-I、50QZCP-15-I、50QZCP-15、65QZCL-20-I、65QZCL-30-I、65QZCL-35-I、65QZCL-40-I、80QZCL-60-I等型號。

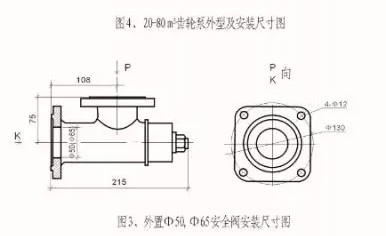

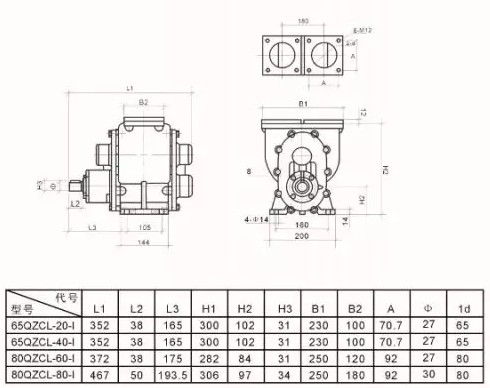

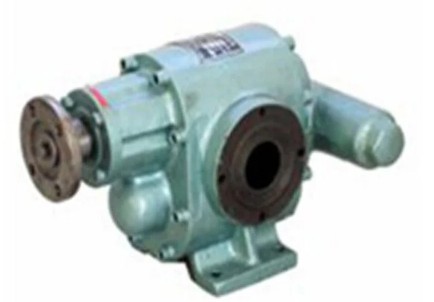

QZCP、QZCL系列齒輪泵，主要由泵體、齒輪、泵蓋、軸承、機械密封及安全閥等部件組成。安裝尺寸見圖1、圖2、圖4.該泵拆卸、修理方便。QZCP、QZCL系列泵安全閥也可采用外置管路安全閥，見圖3，使輸送介質系統更穩定可靠。
QZCP、QZCL系列齒輪泵是一種容積泵，介質從吸入側（進口端）流入，其方向與齒輪旋轉方向相反，使兩個相互嚙合的齒輪齒槽充滿了介質，由于齒輪四周有泵體，泵蓋封閉，嚙合齒輪轉動時，介質就被帶往排出側（出口端），并通過泵的出口強行排出，完成輸送介質的過程。QZCP、QZCL系列齒輪泵進口管路系統不得漏氣。
QZCP、QZCL系列齒輪泵的裝配與拆卸簡便，結構可靠是此系列泵的特點。
1、旋下泵蓋螺栓即可將主動齒輪、輸入軸、機械密封、軸承與泵蓋1-A的組件及從動齒輪組件從泵體分離出來。
2、旋下軸承端蓋上螺栓、取力端蓋后，旋出輸入軸上鎖緊軸承的圓螺母取下止退墊圈，將主動齒輪和輸入軸組合與泵蓋分離。
3、主動齒輪和輸入軸組合與泵蓋1-A之間裝有機械密封，機械密封的靜環裝配在泵蓋1-A上，帶有彈簧的動環裝配在主動齒輪和輸入軸組合上，在組合與泵蓋分離時，輸入軸不能晃動，要平穩取出，切勿碰到靜環。靜環、動環材料硬度雖高耐磨，但很脆極易碰碎。
安裝時以相反順序進行，并請注意泵體端蓋與齒輪保持適當間隙。
六、訂貨須知
1.用戶根據使用條件先型，訂貨必須注明參數，泵送液體名稱、溫度等條件。
2.用戶需提供配套時，應注明名稱、規格、獨立計價。
3.本廠產品實行“三包”，嚴格履行合同義務，遵守“用戶至上、信譽”原則。在用戶選用產品恰當和遵守安裝、使用規則的條件下，從發貨之日起一年內，確因產品制造質量而發生損壞和不能正常工作時，免費為用戶修理或更換。易損零件的正常磨損不在此規定。
4.如本廠已有產品不能滿足用戶的特殊要求，我廠可以根據要求，專門設計、生產您所需要的產品。
5.本廠對QZCP、QZCL系列齒輪泵的參數會(huì )隨著市場需要適當調整，恕不通知，歡迎垂詢。
