變速箱參數：

變速箱品牌：采埃孚

變速箱系列：ZF TraXon12檔系列

檔位數：12檔

前進檔位：12檔

倒檔數：4個

換檔方式：手自一體

最大輸入扭矩：2400N.m

變速箱重量：265kg

變速箱油容量：13.5L

頭檔速比：16.688    2檔傳動比：12.924    3檔傳動比：9.926    4檔傳動比：7.688
5檔傳動比：5.895    6檔傳動比：4.565      7檔傳動比：3.655    8檔傳動比：2.831
9檔傳動比：2.174    10檔傳動比：1.684    11檔傳動比：1.291   12檔傳動比：1
倒檔1傳動比：15.537   倒檔2傳動比：12.033    倒檔3傳動比：3.403   倒檔4傳動比：2.636

產品特點：減少換檔次數；節約油耗；優化、增多了空檔滑行；增加駕駛舒適性；優化行駛阻力、車重等參數的計 算，提升車輛駕駛性能。

內容介容：

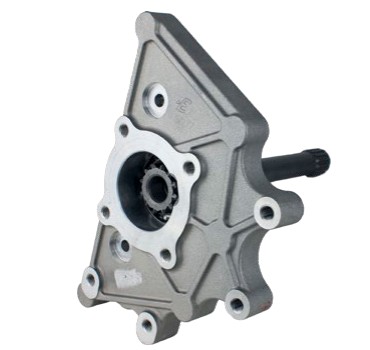

1、標準取力器

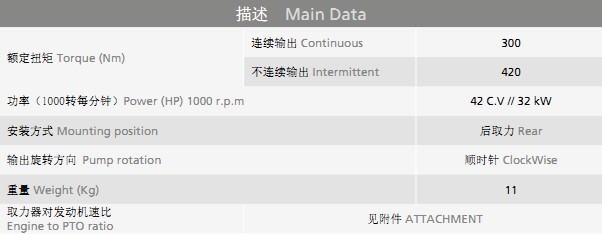

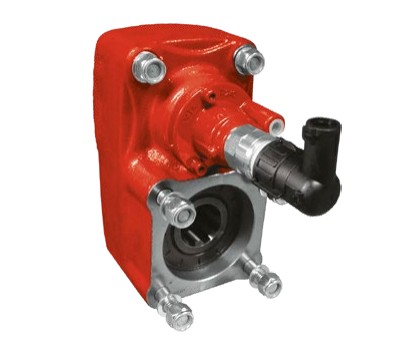

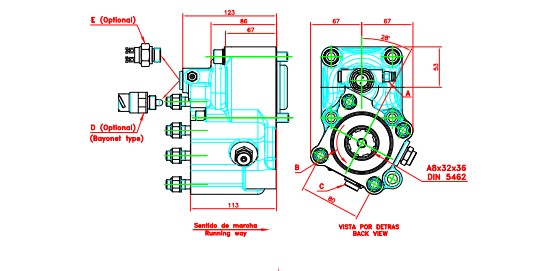

標準取力器：

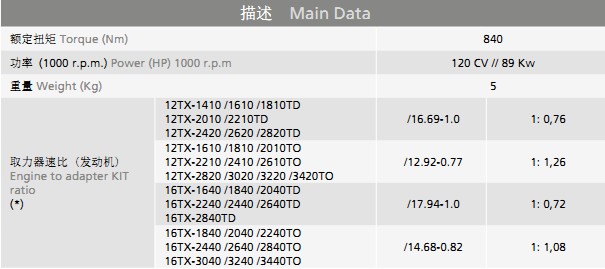

氣動 - 后取力器 (1: 1,32)
內部速比1：1.32，ISO 4孔標準輸出。
氣動換擋，連接變速箱后部4孔窗孔。
接觸式信號開關，適用于采埃孚Traxon,Astronic, Eco4。

總述：此說明書適用于采埃孚傳勝ZF Traxon變速箱的取力器配件，以確保變速箱良好運轉。如果不遵守此說明，售后將不理賠。

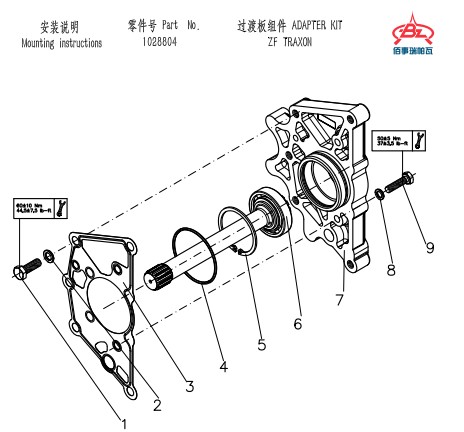

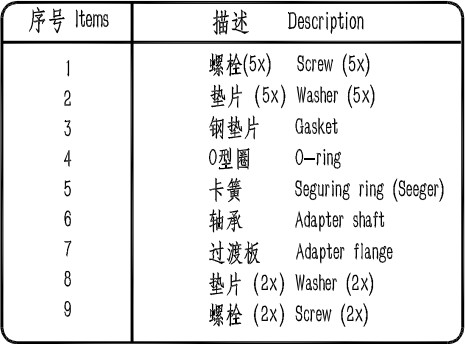

配件清單：

安裝步驟：
變速箱放油，清除取力器位置的灰塵，泥土等，拆下原變速箱后蓋，清潔安裝面，用一個橡膠錘將PTO軸組件6輕輕敲入過渡板7，并將卡簧5卡入，然后將O型圈5安裝在過渡板上，適當用油脂潤滑。
再將鋼墊片放在變速箱上，最后將過渡板安裝在變速箱上用螺栓1和9，墊片2和8固定，再根據取力器說明書，安裝對應的取力器。
最后務必將變速箱油加到規定液面。

2、轉置取力器

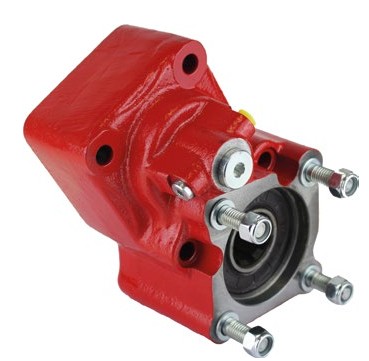

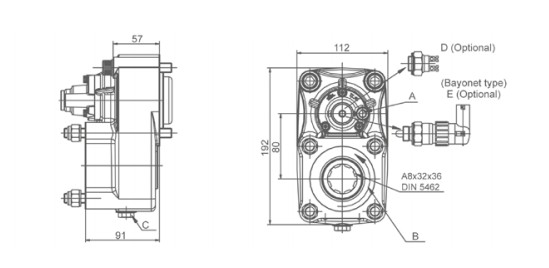

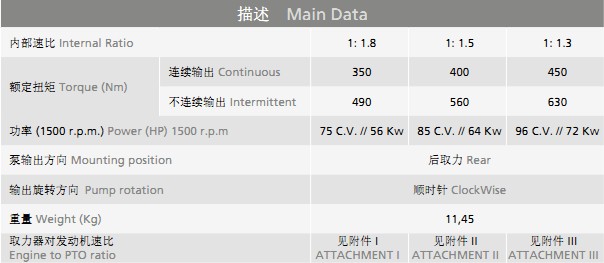

轉置取力器-氣動

后取力器，5根螺栓固定保證重載泵的安裝固定，適用于采埃孚Traxon，Astronic，Eco4，氣動換擋，ISO4孔輸出。

總述：此說明書適用于后取力1：1.05-1：1.8速比的配件，以確保變速箱良好運轉。如果不遵守此說明，售后將不理賠。

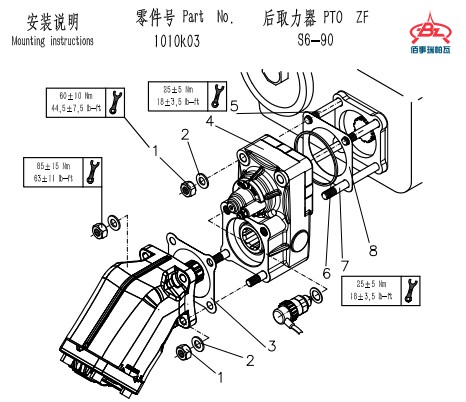

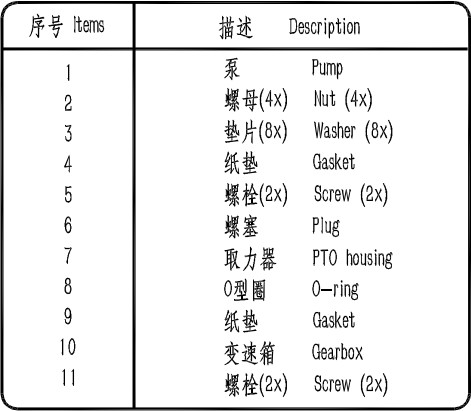

配件清單：

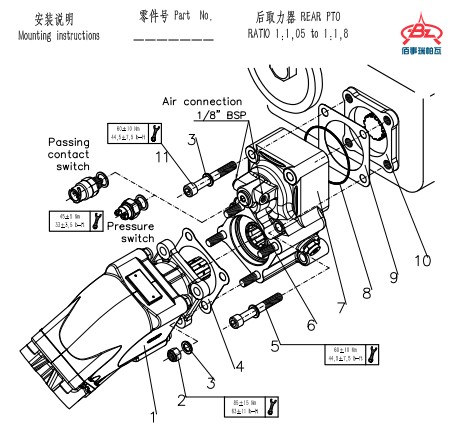

安裝步驟：
變速箱放油，清除取力器位置的灰塵，泥土等，拆下原變速箱后蓋，清潔安裝面。
在安裝取力器之前，確保O型圈（8）在取力器上，可以用潤滑脂固定。
先將紙墊（9）安裝在變速箱（10）上，將取力器用螺母（5和11）以及墊片（3）固定在變速箱上，然后清潔取力器和泵連接的安裝表面，然后再放上紙墊（4），最后將泵用螺母（2）和墊片（3）固定好。
裝信號開關時，先將螺塞（6）拆下，然后再安裝墊片和信號開關。
最后務必將變速箱油加到規定液面。

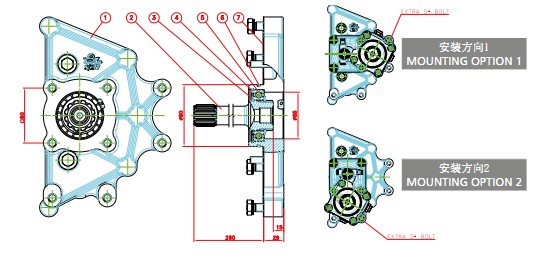

3、取力器過渡連接板

Traxon 系列

14齒連接軸配件，適用于所有ZF S6 90系列取力器。

總述：此說明書適用于后取力1：1.05-1：1.8速比的配件，以確保變速箱良好運轉。如果不遵守此說明，售后將不理賠。

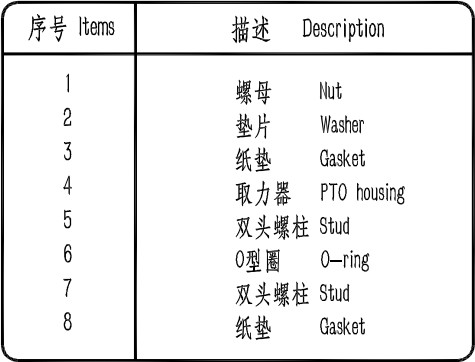

配件清單：

安裝步驟：
變速箱放油，清除取力器位置的灰塵，泥土等，拆下原變速箱后蓋，清潔安裝面。
在安裝取力器之前，確保O型圈（8）在取力器上，可以用潤滑脂固定。
先將紙墊（9）安裝在變速箱（10）上，將取力器用螺母（5和11）以及墊片（3）固定在變速箱上，然后清潔取力器和泵連接的安裝表面，然后再放上紙墊（4），最后將泵用螺母（2）和墊片（3）固定好。
裝信號開關時，先將螺塞（6）拆下，然后再安裝墊片和信號開關。
最后務必將變速箱油加到規定液面。

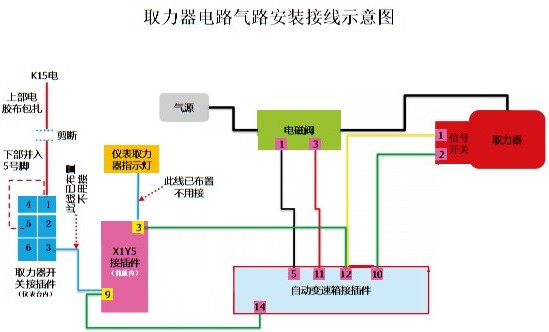

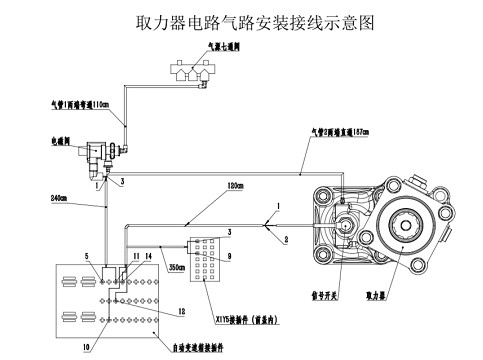

4、取力器電路氣路安裝
