致鑫灑水車氣動球閥_DN50氣動切斷閥_灑水車氣動球閥控制盒
一、灑水車氣動球閥
灑水車氣動推桿和氣動球閥型號如何選?
在環衛專用車中,灑水車的配置分很多種,標配只是一般的功能,如具有前沖、后灑、側噴、灑水高炮等功能。還想要更多的功能就算是高端配置了,如加裝低水位報警器、氣動球閥或者氣動推桿、電子灑水炮、不銹鋼灑水炮、大通徑球閥、聚弗蘭墊片等。今天就來著重的講講氣動推桿。

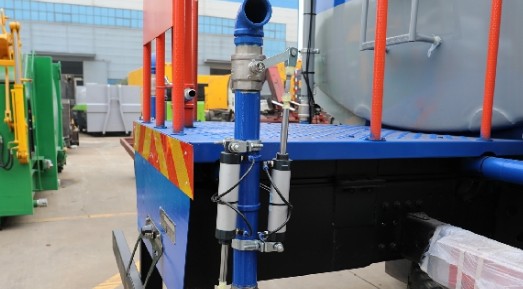

氣動推桿又叫氣缸,它的作用就是用來控制球閥開關的,是通過電磁閥來統一控制。氣缸主要由活塞、缸筒、前后端蓋、活塞桿、彈簧、拉桿、密封圈等組成。氣缸一端由壓縮空氣驅動,另一端與大氣連通,復位靠彈簧驅動。這種氣缸前進時的驅動力會(huì )被彈簧抵消一部分,一般單作用彈簧復位氣缸行程不能太長。SMC單作用氣缸彈簧壓回式工作原理當氣體進入氣缸,活塞向前運動,彈簧被壓縮,彈簧恢復,氣體排出氣缸,活塞向后運動,氣體進入氣缸,活塞向后運動,彈簧被壓縮。從而推動球閥手柄,來打開球閥。

氣動球閥對氣體介質和小管徑液體效果好,成本低,維護方便。缺點:受空壓氣壓力波動的影響,在北方冬季易受空壓氣含水影響,造成傳動部分凍結、不動作。一般氣動要比電動快,電動的都是手電兩用的。而氣動在沒有氣壓驅動的情況下要手、氣兩用的價格一般會(huì )比較高。
灑水車上一共安裝至少7個大通徑球閥,每個球閥上都會(huì )安裝一個氣動推桿,這樣子每個功能都可以在駕駛室內進行操作,非常方便。不過多功能抑塵車的標配就有氣動球閥或者氣動推桿,清洗車有時候也會(huì )加裝氣動球閥或者氣動推桿。

氣缸和氣動閥不同,前者用于轉換壓力能為機械能,用來推拉、旋轉等操作;后者則是用來控制氣流的開關,決定氣缸的運動方向和速度。
一、氣缸和氣動閥的定義
氣缸是將壓縮空氣轉化為機械能,通過氣缸內部的桿或者滑塊來進行推拉、旋轉等操作的裝置。
而氣動閥,是氣動控制的一種元件,是用來決定氣流的開關,從而控制氣缸的運動方向和速度的裝置。
二、氣缸和氣動閥的原理
氣缸的工作原理是將壓縮空氣通過閥門進入到氣缸內部的氣缸頭,氣缸頭內部的活塞被壓縮空氣推動,當活塞到達極限位置時,閥門會(huì )讓氣缸頭排出一部分空氣,以便活塞可以回到初始位置。
而氣動閥的工作原理是控制氣流的開關,通過閥門的開啟或關閉來調節氣流的通斷,從而控制氣缸的運動方向和速度。
二、灑水車氣動球閥控制盒

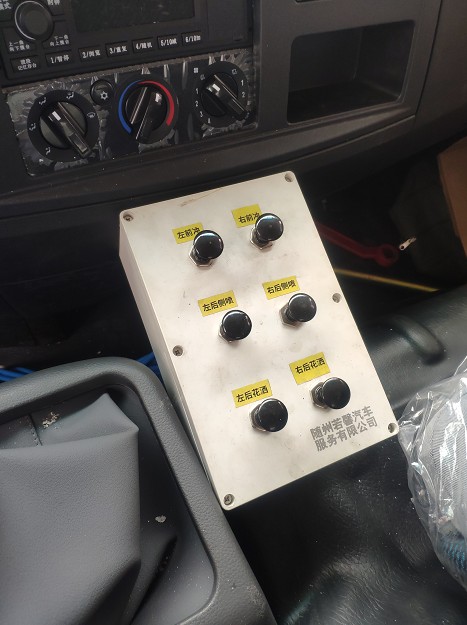

控制盒安裝在變速箱檔位把手附近,便于灑水車司機操作。此控制盒必須控制氣動球閥,也可以控制普通球閥,但是普通球閥必須改氣缸式的,用氣缸推開閥門。

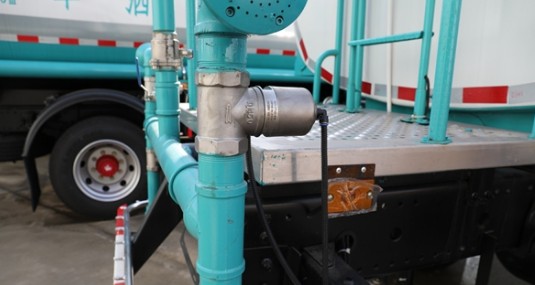

灑水車氣動球閥采用鋁合金材質,氣源控制開關,氣動球閥系列有50口徑、65口徑、80口徑,是特為灑水車等專用車設計的管道進行遙控,自控而提供的新型鋁合金氣動球閥。本產品可在駕駛室內進行控制前后左右灑水,高噴。產品吸取了國際同類產品的優點,采用了氣動鋁合金活塞氣缸,并配合電磁閥和手拉柄兩種來?yè)Q向關開,使產品不僅在外表上有所創(chuàng )新,而且質量將更加可靠,本產品特點是質量輕,性能好,使用和安裝方便。
安裝方法:
(1)帶電磁閥的氣動球閥
先把球閥法蘭與管道法蘭連接,把電磁閥氣源和汽車氣缸用Φ6高壓塑料軟管連接好,并把電磁閥的線圈電線帶到駕駛室內,安裝好鈕子開關來控制前后左右灑水。
(2)帶手拉柄的氣動球閥
1、把球閥法蘭與管道法蘭連接。
2、把手拉閥安裝在駕駛室內,將閥的氣源孔和汽車氣缸用Φ6高壓塑料軟管連接好。
3、用2條Φ6高壓塑料管帶到駕駛室內,與手拉閥連接,這樣駕駛員可在室內用手拉法控制前后左右灑水。
