灑水車產品使用說明書
灑水車廠家直銷電話：159-7276-7978

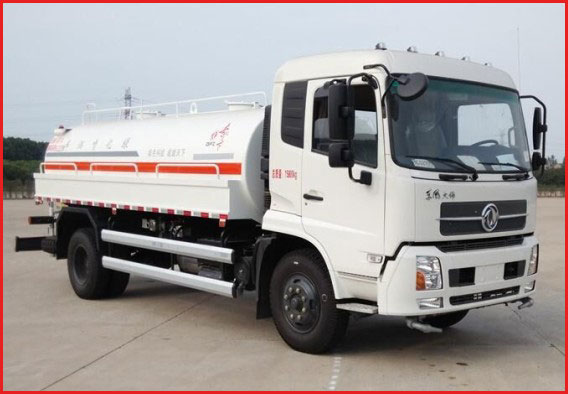

我公司生產的灑水車采用國內外優質二類底盤改裝而成，它適用于各種路 面灑水、噴霧、降溫、除塵、沖洗塵埃贓物，亦可用于路面的灑水、噴霧、降 溫、除塵、沖洗塵埃贓物，亦可用于路面養護、園林綠化及應急消防、運輸飲 水等。該灑水車主要由汽車底盤、罐體、水泵、球閥和輸水管道、灑水裝置等 部件組成。水泵、取力箱、球閥均為國家定型產品，性能良好，工作可靠，灑水時壓力高、流量大、油耗低，灑水時打開音樂(lè )喇叭開關，美好的音樂(lè )伴隨您愉快地工作。目 錄
一、前言…………………………………………………………………2
二、主要技術性能參數…………………………………………………3
三、工作原理及結構特征………………………………………………3
四、使用與維護…………………………………………………………4
五、故障分析與排除……………………………………………………5
六、隨車技術參數………………………………………………………6
七、質量承諾……………………………………………………………6
一、前 言
感謝您購置了我廠產品，為了您能更好的使用本公司產品，利用該車輛創(chuàng )造效益，我們特為您提供該使用說明書。怎樣使您購置的灑水車獲得最佳效能，是我們和您共同的目標，但更多的是取決您對車輛操縱的熟練程度和對車輛保養的好壞，我們強烈地希望您在使用之前，能讀通本說明書，并對其中介紹的結構了如指掌，使用與保養做到得心應手。
我公司是國家定點生產各類改裝汽車的專業生產企業，湖北省骨干企業，為滿足用戶對各類灑水車的要求，在引進和吸收國內外先進技術基礎上，設計制造的程力威牌CLW5073GSS4型灑水車，它選用國產汽車底盤改裝而成，在保證原汽車底盤基本技術性能的基礎上，具有結構堅固，布置合理，造型美觀，使用維修方便等特點，本書著重介紹改裝部分主要性能結構，使用維修和保養，供駕駛員、維修人員和工程技術人員參考之用。
關于底盤部分的結構、原理、性能、參數及使用保養等在本說明書中的不做詳細介紹，有關內容請參閱原底盤使用保養說明書。
二、主要技術性能參數
灑水車長寬高、上戶噸位、整備質量、總質量、發動機功率、變速箱、前后橋噸位、輪胎大小等等。
三、工作原理與結構特征（一）原理
本車以專用取力器為動力源，由傳動軸將動力傳給水泵，使水泵在額定轉速下運轉，通過操縱控制系統及管網將自然水吸入水罐內或將水罐內水按設定管路排出罐外，從而完成各項功能，工作前打開2#球閥（手柄順著管路）給水泵加注20kg清潔水。
吸水：打開1#三位四通閥紅點向內，打開2#球閥，其余球閥全部關閉。
灑水：關閉2#球閥（手柄垂直管路），將1#三位四通閥紅點向外。根據需要打開各灑水球閥，各球閥手柄順著管路為開，垂直管路為關。

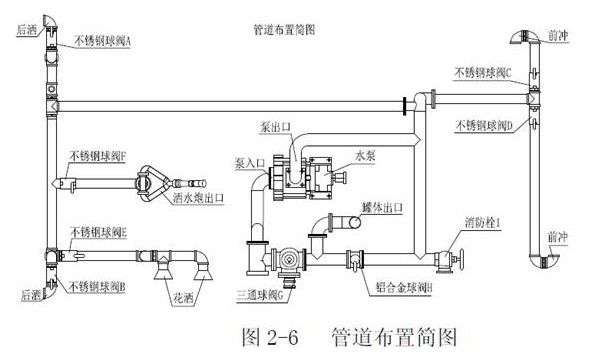

操作程序詳見《專用功能控制程序表》《管網系統原理圖》。

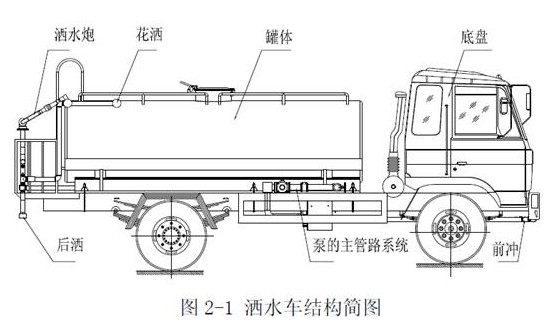

（二）主要結構特點
1.罐體
罐體為貯水容器，用鋼板制成橢圓形式或方圓形容器，整體罐體水倉3室，中間隔板下端有通孔，倉內隔板具有防波作用，以減輕汽車行駛時罐內液體沖擊，為防止銹蝕，罐體內表面涂刷特殊無毒水倉漆，具有良好防銹性能，外表涂防銹漆及裝飾漆。罐體通過U型螺栓固定在汽車大梁上，罐口組件按有通孔，可使罐內壓力與大氣壓力基本一致。
2.取力器
取力器采用二級齒輪傳動，取力器變速取力齒輪呈動狀態，輸出軸的離合由取力器氣缸控制。打開控制取力器的單檔開關，電磁氣動閥進氣，使取力器輸出軸處于嚙合位置，取力器帶動水泵工作。工作結束時，關閉單檔開關，取力器輸出軸處于斷開位置，水泵停止工作。
3.可調試前沖嘴
本車前沖嘴由管接頭、噴嘴組成，用戶可自行調節噴嘴方向，以改變?yōu)⑺畬挾燃皼_灑方向。
4.聲訊裝置
聲訊裝置由電訊開關、聲訊器組成，使用聲訊裝置只需接通開關即可發出音樂(lè )聲響以提醒行人注意。
四、維護與保養
1、根據涂料的使用要求，新產品使用前，應將罐內注滿水泡五天后放盡，再用水沖洗涂層表面，然后再注滿水靜兩天后，將水放干即可盛裝飲用水了。
2、經常檢查水路系統的聯接件，開關及吸水膠管等部位的密封情況，如發現滲漏即修復或更換密封件。
3、經常檢查水罐、泵架、支架的固定情況，所有螺母應旋緊，保證聯接牢固可靠。
4、經常檢查取力器與水泵的聯接情況，應聯接可靠，運轉正常，使用中若發現取力箱的水泵軸漏油，應更換密封件。
5、整車水路系統無防凍裝置，因此嚴寒地區，氣溫攝氏零度以下使用后，就立即將水泵，水罐及水路系統中的積水全部放凈，注意水泵放水螺塞放水后應關閉嚴密，確保密封，否則將影響水泵吸出。
6、罐體上的油漆不得沾上汽油和柴油，因為這樣會(huì )使油漆加速損壞，按期檢查罐體上的油漆質量，當油漆損壞較嚴重時，應即時補漆，以防止罐體產生銹蝕。
7、汽車底盤和發動機部分的使用與保養詳見EQ1092F或EQ1108G型汽車使用說明書。
8、球閥通過的介質不宜過臟，以免劃傷密封壞，降低球閥的使用壽命，各球閥不宜長期處于半天關狀態下工作，否則易使密封環變形。
9、進泵濾網應該經常拆洗，以防渣滓渚塞濾網，影響流量。
10、由于罐體與汽車大梁之間有橡膠墊，水罐載重各U型螺栓由于橡膠的變形發生松動，因此在車重載后，必須定期將U型螺栓檸緊，尤其是新車使用時必須做到這一點。
11、操作程序：灑水車抽水時把三通球閥向前打開，與小球閥一條線，把灑水泵加滿引水，單向球閥也同時打開，啟動發動機，掛上取力器，同時檢查抽水管是否漏氣，完成抽水程序。抽滿水后，把三通球閥和單向球閥同時恢復原位，此時可進入灑水狀態。
灑水車的保養
1、根據涂料的使用要求，新產品使用前，應將灌內注滿水浸泡五天后放凈，再用水沖洗涂層表面，然后再用水沖洗涂層表面，然后再注滿水靜觀兩天后，將水放掉即可盛裝飲用水了。
2、經常檢查水路系統的聯接件，開關及吸水膠管等部件部位的密封情況，如發現滲漏應即恢復或更換密封件。
3、經常檢查水罐、泵架、支架的固定情況，所有螺母應旋緊，保證聯接緊固可靠。
4、經常檢查取力器與水泵的聯接情況，應聯接可靠，運轉正常，使用中若發現取力器和水泵漏油，應更換密封件。
5、整車水路系統無防凍裝置，因此嚴寒地區，氣溫攝氏度以下使用后，應立即將水泵、水罐及水路系統中的積水全部放凈，注意水泵放水螺塞放水后應關閉嚴密，確保密封，否則將影響水泵吸水。
6、罐體上的油漆不得粘上汽油和煤油，因為這樣會(huì )使油漆加速損壞。按期檢查罐體上的油漆質量，當油漆損壞時，就及時補漆，以防罐體產生銹蝕。
7、汽車底盤和發動機部分的使用與保養詳見載貨汽車使用說明書。
8、球閥通過的介質不宜過臟，以免傷害密封環，降低環閥使用壽命，各球閥不宜長期處于半開狀態下工作，否則易使密封環變形。
9、進泵濾網應經常拆洗，以防渣滓堵塞濾網，影響流量。
10、由于罐體與汽車大梁之間墊有木膠墊，水罐載重后各型螺栓由于木膠的變形會(huì )發生松動，因此在車重載后，必須定期擰緊U形螺栓，尤其是新車使用時必須做到這點。

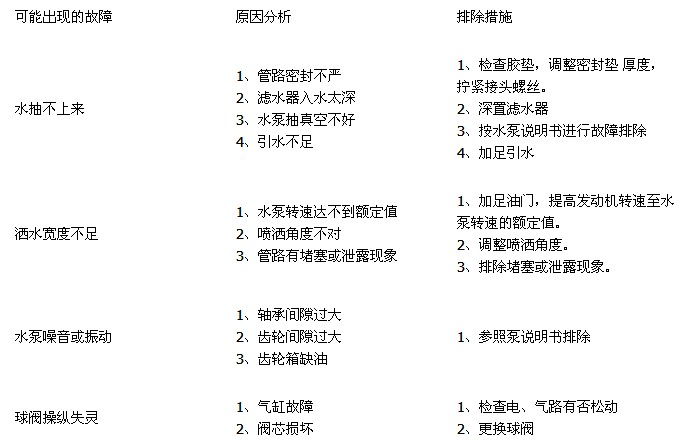

五、一般故障及排除方法
1、汽車底盤使用說明書及合格證。
2、水泵的使用說明書。
3、灑水車使用說明書及合格證。
4、灑水車專用發票一張。
七、質量承諾公司對產品實行“三包”，三包期為一年且行駛里程不超過三萬公里，售后服務四十八小時到位。
